Relatório operacional GPON
OLT Slot 4 — Board GTGH
Visão consolidada das portas, rotas, ONUs online/offline, sinal médio e pontos do projeto FiberCity extraídos do SmartOLT e do KMZ.
Saúde geralOperacional com alertas
374 de 401 ONUs online

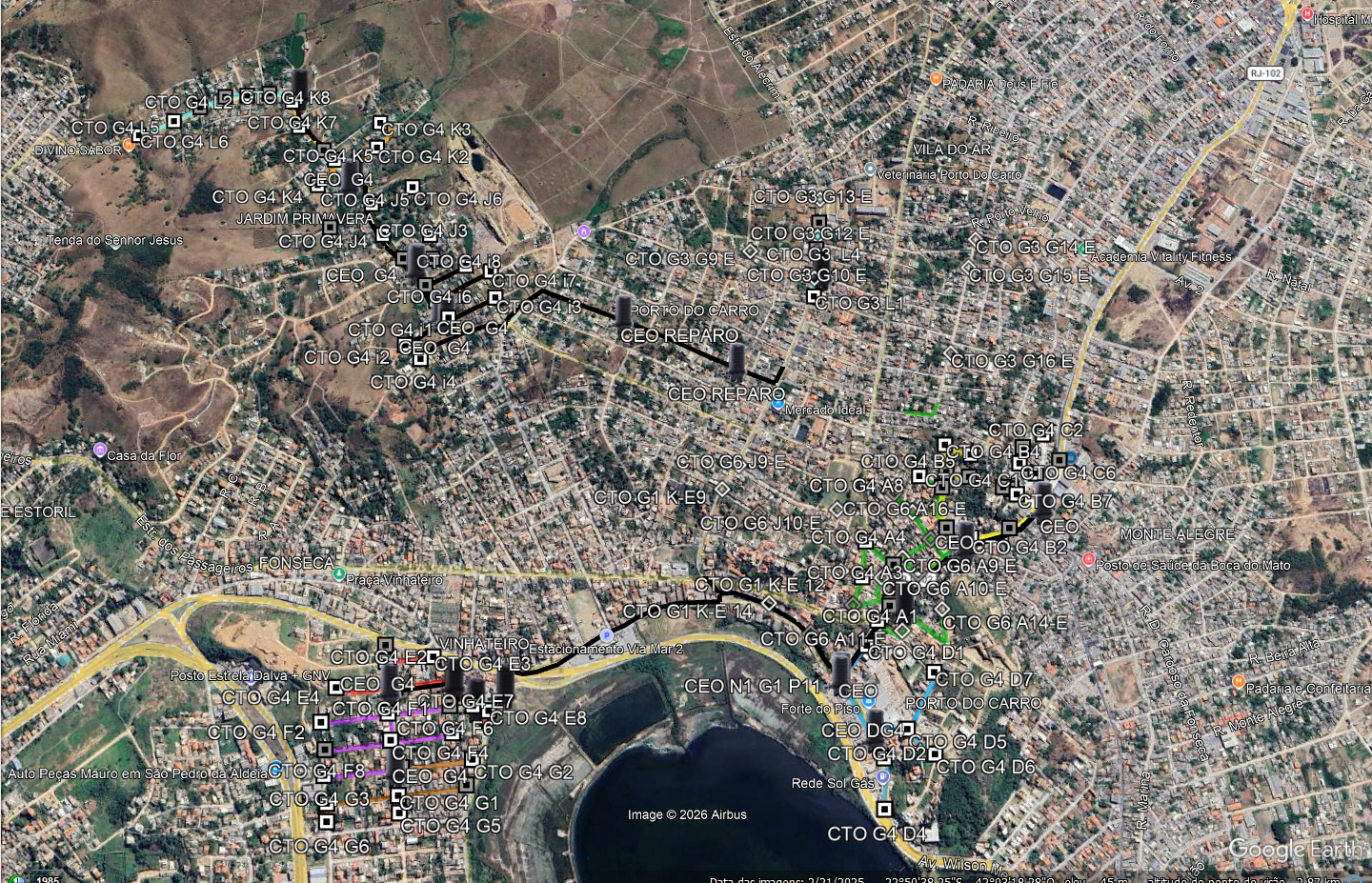

Projeto em mapa
GRUPO 4 — rota física FiberCity
Atualizado com o print e o KMZ deixados em Assistente/Projetos/FiberCity/projeto.
Abrir print em tela cheia
Leitura do projeto
Mapa com concentração de CTOs/CEOs nas regiões Jardim Primavera, Porto do Carro, Vila do Ar, Vinhateiro, Fonseca, Monte Alegre e Estoril. O KMZ mostra backbone/distribuição do Grupo 4 com rotas de fibra e caixas de atendimento.
Prioridade técnica
O que revisar primeiro
1Porta 8 — Rota A-E G6 VerdeSinal -28.37 dBm e 7 ONUs offline. Maior risco operacional imediato.
2Porta 6 — Rota F G4 RoxaPior sinal médio do slot: -29.69 dBm. Está online, mas no limite.
3Porta 1 — Rota A G4 Verde117 ONUs cadastradas e 7 offline. Alta concentração de clientes.
4Porta 13 — Rota G-E G3 MarromPorta DOWN com 2 ONUs cadastradas. Pode ter migração incompleta.
Diagnóstico
Leitura rápida
A rede está em produção e funcional, mas tem dois pontos fracos claros: a porta 8 combina sinal ruim com ONUs offline, e a porta 6 opera com sinal médio muito baixo. A porta 1 deve ser acompanhada por carga alta.
Normal Atenção Crítico DOWN
Portas ativas
Mapa GPON em operação
Cards ordenados por porta, com ocupação e potência óptica média.
Porta 1Up
Rota A G4 Rota Verde Porta 1
Online110Total117Offline7
Sinal médio-26.56 dBm
94.0% online • TX 6.014 dBmPorta 2Up
Rota B G4 Rota Amarela Porta 2
Online88Total92Offline4
Sinal médio-25.24 dBm
95.7% online • TX 6.503 dBmPorta 3Up
Rota C G4 Rota Banca Porta 3
Online35Total37Offline2
Sinal médio-24.46 dBm
94.6% online • TX 5.791 dBmPorta 4Up
Rota D G4 Rota Azul Porta 4
Online61Total65Offline4
Sinal médio-26.07 dBm
93.8% online • TX 6.314 dBmPorta 5Up
Rota E G4 Rota Vermelha Porta 5
Online5Total6Offline1
Sinal médio-26.36 dBm
83.3% online • TX 6.024 dBmPorta 6Up
Rota F G4 Rota Roxa Porta 6
Online6Total6Offline0
Sinal médio-29.69 dBm
100.0% online • TX 6.151 dBmPorta 8Up
Rota A-E G6 Rota Verde Porta 8
Online69Total76Offline7
Sinal médio-28.37 dBm
90.8% online • TX 6.154 dBmInventário técnico
Tabela completa
Dados normalizados a partir do Excel importado do SmartOLT.
| Porta | Tipo | Admin | Status | Descrição | Online | Total | Offline | Sinal | TX | Range |
|---|---|---|---|---|---|---|---|---|---|---|
| 1 | GPON | Enabled | Up | Rota A G4 Rota Verde Porta 1 | 110 | 117 | 7 | -26.56 dBm | 6.014 dBm | 0 - 20000 m |
| 2 | GPON | Enabled | Up | Rota B G4 Rota Amarela Porta 2 | 88 | 92 | 4 | -25.24 dBm | 6.503 dBm | 0 - 20000 m |
| 3 | GPON | Enabled | Up | Rota C G4 Rota Banca Porta 3 | 35 | 37 | 2 | -24.46 dBm | 5.791 dBm | 0 - 20000 m |
| 4 | GPON | Enabled | Up | Rota D G4 Rota Azul Porta 4 | 61 | 65 | 4 | -26.07 dBm | 6.314 dBm | 0 - 20000 m |
| 5 | GPON | Enabled | Up | Rota E G4 Rota Vermelha Porta 5 | 5 | 6 | 1 | -26.36 dBm | 6.024 dBm | 0 - 20000 m |
| 6 | GPON | Enabled | Up | Rota F G4 Rota Roxa Porta 6 | 6 | 6 | 0 | -29.69 dBm | 6.151 dBm | 0 - 20000 m |
| 7 | GPON | Enabled | Down | Rota G G4 Rota Marrom Porta 7 Movido | 0 | 0 | 0 | 6.175 dBm | 0 - 20000 m | |
| 8 | GPON | Enabled | Up | Rota A-E G6 Rota Verde Porta 8 | 69 | 76 | 7 | -28.37 dBm | 6.154 dBm | 0 - 20000 m |
| 9 | GPON | Enabled | Down | Rota i G4 Rota Preta Porta 9 Movido | 0 | 0 | 0 | 6.795 dBm | 0 - 20000 m | |
| 10 | GPON | Enabled | Down | Rota J G4 Rota Cinza Porta 10 Movido | 0 | 0 | 0 | 6.624 dBm | 0 - 20000 m | |
| 11 | GPON | Enabled | Down | Rota L G4 Rota AQUA Porta 11 Movido | 0 | 0 | 0 | 6.35 dBm | 0 - 20000 m | |
| 12 | GPON | Enabled | Down | Rota K G4 Rota ABOBORA Porta 12 Movido | 0 | 0 | 0 | 6.078 dBm | 0 - 20000 m | |
| 13 | GPON | Enabled | Down | Rota G-E G3 Rota Marrom Porta 13 Movido | 0 | 2 | 2 | 6.462 dBm | 0 - 20000 m | |
| 14 | GPON | Enabled | Down | Rota J-E G6 Rota Cinza Porta 14 Movido | 0 | 0 | 0 | 6.391 dBm | 0 - 20000 m | |
| 15 | GPON | Enabled | Down | Rota K-E G6 Rota Laranja Porta 15 Movido | 0 | 0 | 0 | 6.347 dBm | 0 - 20000 m | |
| 16 | GPON | Enabled | Down | Rota L G3 Rota Agua Porta 16 Movido | 0 | 0 | 0 | 6.166 dBm | 0 - 20000 m |
Portas DOWN
Rotas movidas ou sem operação
Importante validar cadastros residuais, principalmente porta 13.
Porta 7Rota G G4 Rota Marrom Porta 70 ONUs cadastradas • TX 6.175 dBm
Porta 9Rota i G4 Rota Preta Porta 90 ONUs cadastradas • TX 6.795 dBm
Porta 10Rota J G4 Rota Cinza Porta 100 ONUs cadastradas • TX 6.624 dBm
Porta 11Rota L G4 Rota AQUA Porta 110 ONUs cadastradas • TX 6.35 dBm
Porta 12Rota K G4 Rota ABOBORA Porta 120 ONUs cadastradas • TX 6.078 dBm
Porta 13Rota G-E G3 Rota Marrom Porta 132 ONUs cadastradas • TX 6.462 dBm
Porta 14Rota J-E G6 Rota Cinza Porta 140 ONUs cadastradas • TX 6.391 dBm
Porta 15Rota K-E G6 Rota Laranja Porta 150 ONUs cadastradas • TX 6.347 dBm
Porta 16Rota L G3 Rota Agua Porta 160 ONUs cadastradas • TX 6.166 dBm
